Монтаж  системы снеготаяния на кабеле



В процессе монтажа применяются различные крепежные элементы. Они бывают металлические или пластмассовые. Способ крепления их к кровле или к водосточным системам зависит от материала самой кровли и водостоков. Недопустимо нарушение целостности верхнего слоя кровли. Поэтому крепление заклепками применяется только для водосточных желобов в местах, где без этого не обойтись. В водосточных трубах элементы крепления кабеля подвешены к металлическому тросу. Это необходимо в том случае, когда система включается в замерзших трубах и лед может "повиснуть" на кабеле.

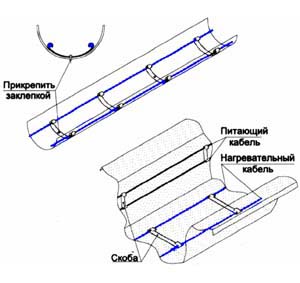

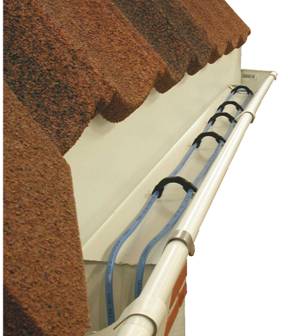

В желобах.

Резистивный  кабель укладывается в две нитки.

Пластиковые разделители  ставятся из расчета  3 шт. на 1  погонный  метр.

В  желобе кабель фиксируется  с помощью монтажной ленты.

Резистивный кабель Саморегулирующийся кабель
кабель в лотка АНТИОБЛЕДЕНЕНИЕ на кровле Эксон нагревательный кабель Ekson heating Cable Мат Снеготаяние Антиобледенение Обогрев трубопроводовкабель в лотке АНТИОБЛЕДЕНЕНИЕ на кровле одножыльный Эксон нагревательный кабель Ekson heating Cable Мат Снеготаяние Антиобледенение Обогрев трубопроводов кабель саморегулирующийся в лотке АНТИОБЛЕДЕНЕНИЕ на кровле Эксон нагревательный кабель Ekson heating Cable Мат Снеготаяние Антиобледенение Обогрев трубопроводов

Рис. 2

Рис. 3
ВНИМАНИЕ!  Во  избежание  перегорания  кабеля линии резистивного кабеля ни в коем случае не должны  пересекаться. В желобах  кабель укладывается  в одну либо две линии.

Крепится  с  помощью  монтажной  ленты.

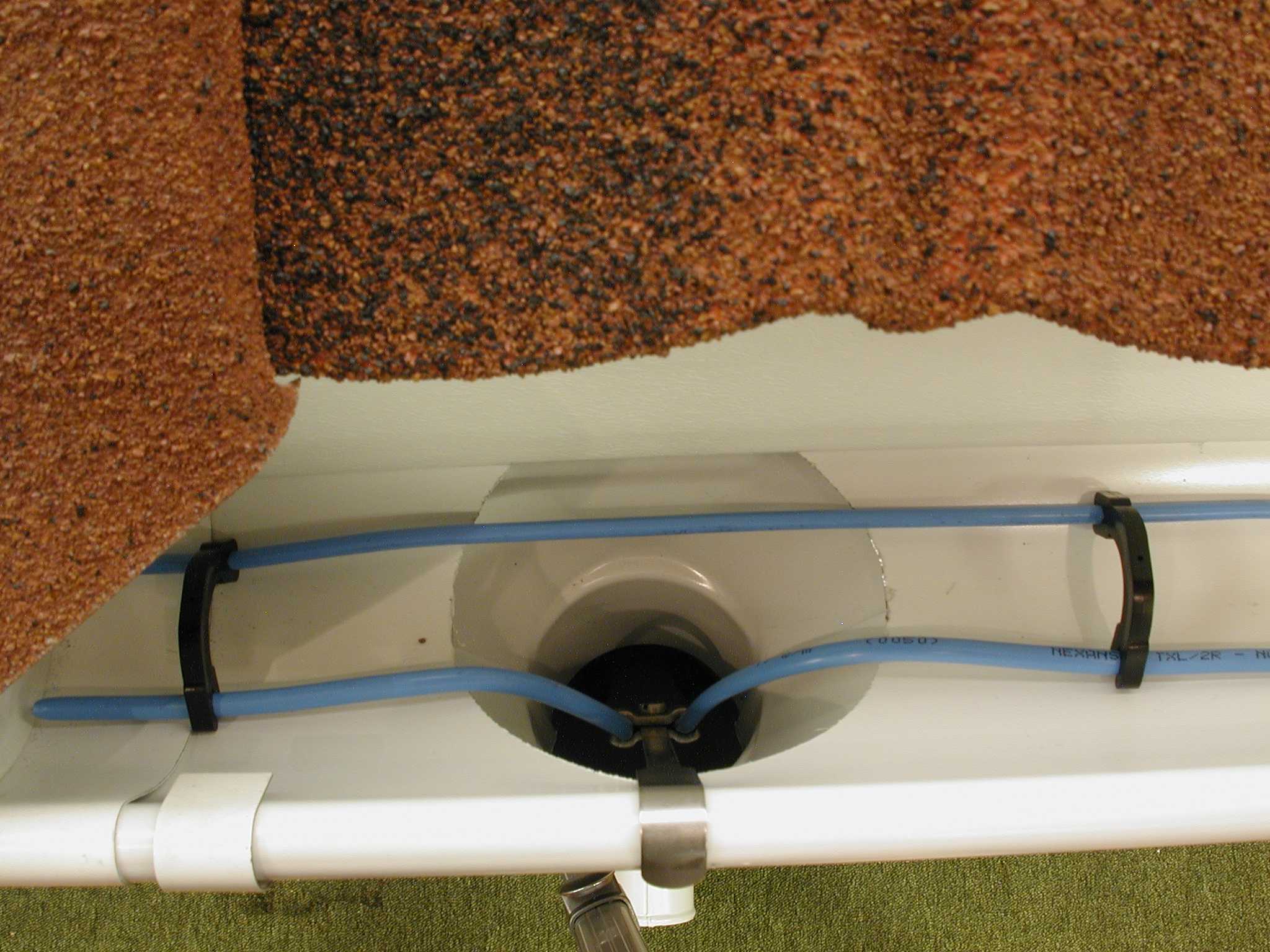

В  водосточных  трубах

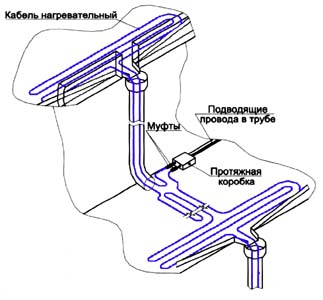

При  обогреве  водостоков  целесообразно  опускать в  водосток  одну линию кабеля, проходящего  в желобе.Необходимо пользоваться  подвеской  из нержавеющей  стали для  крепления  кабеля  в  водостоке. При  длине  водостока  более  1 м  необходимо  использовать  трос  для  подвески  кабеля.

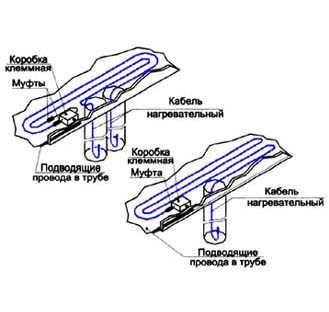

  Возможны  варианты  с  концевым  заведением кабеля  в  водосток.
кабель в водостоке АНТИОБЛЕДЕНЕНИЕ на кровле одножыльный Эксон нагревательный кабель Ekson heating Cable Мат Снеготаяние Антиобледенение Обогрев трубопроводов Варианты  с  концевым  заведением кабеля  в  водосток. Эксон нагревательный кабель Ekson heating Cable Мат Снеготаяние Антиобледенение Обогрев трубопроводов
Рис. 4 Рис. 6

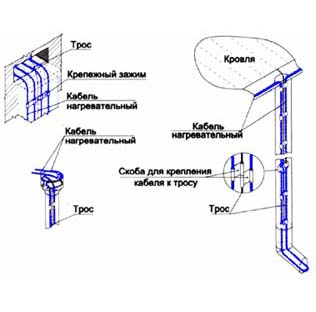

При  прокладке  в  металлических  трубах опасайтесь острых  углов.
кабель в водостоке опускание АНТИОБЛЕДЕНЕНИЕ на кровле одножыльный Эксон нагревательный кабель Ekson heating Cable Мат Снеготаяние Антиобледенение Обогрев трубопроводов Эксон нагревательный кабель Ekson heating Cable Мат Снеготаяние Антиобледенение Обогрев трубопроводов
Рис. 5

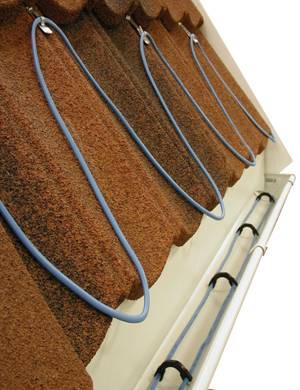

На  крышах

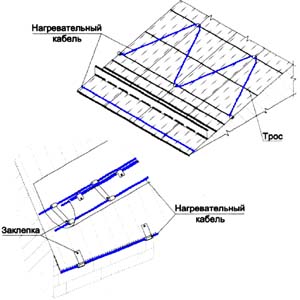

В  случае  использования  на  кровле  системы снегоудержания  возможно  крепление  кабеля  к элементам данной  системе. На  крышах  кабель  укладывается  синусоидой. Крепление  производится  с  помощью  отрезков  монтажной  ленты
АНТИОБЛЕДЕНЕНИЕ кабель на кровле одножыльный змейка АНТИОБЛЕДЕНЕНИЕ кабель на кровле одножыльный синусоида Эксон нагревательный кабель Ekson heating Cable Мат Снеготаяние Антиобледенение Обогрев трубопроводов



Рис. 7 Рис. 8
В случае использования  на  кровле  системы снегоудержания  возможно крепление  кабеля к элементам данной  системе.
АНТИОБЛЕДЕНЕНИЕ кабель на кровле одножыльный Пример  крепления  к  системе  снегоудержания Эксон нагревательный кабель Ekson heating Cable Мат Снеготаяние Антиобледенение Обогрев трубопроводов

Пример  крепления  к  системе  снегоудержания


Рис. 9

Возможные варианты.

АНТИОБЛЕДЕНЕНИЕ кабель на кровле варианты крепления 1 Эксон нагревательный кабель Ekson heating Cable Мат Снеготаяние Антиобледенение Обогрев трубопроводов АНТИОБЛЕДЕНЕНИЕ кабель на кровле варианты крепления 2 Эксон нагревательный кабель Ekson heating Cable Мат Снеготаяние Антиобледенение Обогрев трубопроводов
АНТИОБЛЕДЕНЕНИЕ кабель на кровле варианты крепления 4 Эксон нагревательный кабель Ekson heating Cable Мат Снеготаяние Антиобледенение Обогрев трубопроводов АНТИОБЛЕДЕНЕНИЕ кабель на кровле варианты крепления 5 Эксон нагревательный кабель Ekson heating Cable Мат Снеготаяние Антиобледенение Обогрев трубопроводов
АНТИОБЛЕДЕНЕНИЕ кабель на кровле варианты крепления 3 Эксон нагревательный кабель Ekson heating Cable Мат Снеготаяние Антиобледенение Обогрев трубопроводов АНТИОБЛЕДЕНЕНИЕ кабель на кровле варианты крепления 6 Эксон нагревательный кабель Ekson heating Cable Мат Снеготаяние Антиобледенение Обогрев трубопроводов

Выбор  системы  терморегулирования



Система управления. Вся управляющая и коммутирующая аппаратура располагается в отдельном распределительном шкафу, удобно расположенным для контроля за системой и ее обслуживанием. Обязательно наличие дифференциального реле (Устройства Защитного Отключения). Датчики температуры воздуха располагаются в северной части кровли, вдали от воздуховодов системы отопления или кондиционирования, в тени. Датчики влажности (осадков) должны располагаться в местах, где наличие влаги наиболее вероятно при снеге или дожде и в момент работы системы до полного удаления льда из водостоков. Вариант: в водосточном лотке около слива в водосточную трубу.

Для управления и  контроля за работы  системы  антиобледенения  на  крышах,  в  желобах  и  водостоках  применяются  термостаты  OJ  ElectronicETR/ F-1447, ETO - 1550, ETR/ F-1447



Функции термостата



Термостат ETR служит для контроля работы нагревательной системы в определенном диапазоне температур. При этом достигается безопасное растапливание льда при минимальном потреблении электроэнергии. К термостату подсоединен датчик температуры типа ETF- 744/99, который входит в комплект.



Установка



Термостат ETR монтируется на DIN – рейку и таким образом он удобен в настройке. В случае необходимости кабель датчика можно удлинить до 50 м при помощи отдельного кабеля. В случае, например удаления льда из водостоков датчик располагается под навесом крыши.

Не допускается использование двухжильного кабеля, как для электропитания нагревательной системы, а также кабель датчика не должен прокладываться параллельно другим кабелям, которые могут индуцировать ложные сигналы, приводящие к нарушению режима работы термостата.

Наилучший результат при установке достигается при использовании отдельного кабеля для термостата.



Термостат   ETО – 1550 Области применения ETO

Гарантирует экономичность работы систем снеготаяния.



Обеспечивает безопасность движения

  • На пешеходных дорожках, наружных лестницах, парковочных площадках, погрузочных платформах.

  • Предотвращает образование сосулек на водосточных трубах и желобах жилых зданий



Функции ETO

  • Для льдообразования необходимы как низкая температура, так и наличие влаги.

  • Датчик регистрирует и температуру, и влажность.

На систему снеготаяния питание подается только при регистрации снега или льда.



Грунтовой датчик ETOG

  • Предназначен для установки под открытым небом.

  • Регистрирует температуру и влажность.

  • Устанавливается в местах наибольшего снега и льдообразования.

  • В комплекте с монтажной арматурой.

  • На больших площадях можно использовать 2 ETOG



Датчик ETOR для водостоков

  • Предназначен для установки в желобах, водостоках и т.п. на солнечной стороне здания

  • Регистрирует только влагу (чувствительные элементы датчика располагаются по направлению тока талой воды.)

  • Монтируется вместе с датчиком ETF для установки под открытым небом.

  • Где необходимо, возможно соединение 2 датчиков параллельно.



Датчик внешнего расположения ETF-744/99



Отдельный датчик температуры, устанавливаемый на северном фасаде зданий для регистрации температуры воздуха. Где необходимо, возможно соединить два датчика параллельно. Может применяться с датчиком влажности или отдельно для отслеживания температуры окружающей среды. Питание будет подаваться на датчик в зависимости от того, какое положение выбрано на переключателе рабочих режимов.



Кабели



Температурный датчик  может быть проложен до 50 м с отдельным кабелем.

Кабели для датчиков влажности ETOG и ETOR могут быть проложены с отдельным кабелем, если сопротивление кабеля менее 10 Ом. Не использовать многожильный кабель для обоих типов датчиков вместе.



Внимание!!   Не класть кабель  датчика параллельно с другими силовыми кабелями, т.к. могут возникнуть индуктивные сигналы,  что может повлечь нарушение функций термостата.



Распределительная сеть. Каждый отдельный комплект кабеля и датчик подключается к своей распределительной коробке, которая может располагаться либо на кровле, либо на стене здания. В зависимости от функционального назначения здания и условий его эксплуатациии, возможна нижняя (распределительные коробки крепятся у нижнего основания водосточных труб) или верхняя (распределительные коробки крепятся на кровле или на стене возле водосточного желоба) силовая разводка. Распределительные коробки соединяются с распределительным шкафом силовым электрическим кабелем соответствующего сечения. Недопустимо одновременное использование одного многожильного кабеля для силовой и информационной проводки во избежание искажений показаний датчиков.



В начале каждого осенне-зимнего сезона необходимо проведение пробного запуска и проверки работоспособности антиобледенительной системы.



В Украине применение нагревательных кабелей для отопления, обогрева регламентировано действующими нормативами Обзор Законодательной и Нормативной Базы по этой ссылке >>>

ДБН В.2.5-24:2012 Електрична кабельна система опалення

ДСТУ-Н Б В.2.5-78:2014 Настанова з улаштування антикригових електричних кабельних систем на покриттях будівель i споруд та в їх водостоках
