СИСТЕМА ОБОГРЕВА ТРУБОПРОВОДОВ КАБЕЛЕМ

Способы монтажа кабеля

• При горизонтальном, продольном монтаже нагревательный кабель следует проводить снизу трубопровода (рис.7).
• При монтаже в продольном направлении в случае изгибов кабель следует проводить по внешней дуге изгиба (рис. 8).
• В случае вертикально размещенных трубопроводов с целью лучшей передачи теплоты нагревательный кабель надо укладывать спирально (рис.9).
• В случае длинного Т-отвода нагревание бокового трубопровода следует выполнять отдельным нагревательным кабелем (рис. 10).
• При монтаже нагревательного кабеля у трубосоединительных фланцев нужно следить за тем, чтобы нагревательный кабель не повреждался на острых закраинах фланца. Для этого необходимо применять защитную пластинку или аналогичные меры защиты (рис. 11).
• В месте установки вентиля нагревательный кабель надо монтировать так, чтобы в случае замены вентиля демонтаж кабеля не требовал больших затрат труда. При монтаже нагревательного кабеля на вентиле следует оставлять свободно свисающую петлю (рис.12).
• Эту петлю с помощью изоляционной ленты надо прикрепить на боковую сторону и низ клапана.

Длина петли зависит от диаметра трубопровода и величины вентиля. Если понадобится замена вентиля, то надо только открепить нагревательный кабель и вентиль без затруднений может быть заменен.

ПРАВИЛА МОНТАЖА.

При монтаже нагревательного кабеля и датчика температуры в системах следует соблюдать следующие правила:

• при монтаже нагревательных секций кабель следует разматывать не допуская перекрутов и барашков; недопустимо производить монтаж вытягиванием кабеля из бухты без размотки;
• нельзя самовольно уменьшать длину нагревательных секций;
• наматывать кабель на трубу или прикреплять его к трубе надо так, чтобы по всей длине обогреваемой трубы был плотный контакт между кабелем и трубой, не допуская при этом механических повреждений изоляции;
• допустимы местные зазоры между кабелем и трубой величиной не более 3 мм на длине не более 300 мм;
• нагревательную секцию следует наматывать на трубу с постоянным натяжением без рывков и чрезмерных усилий, особенно в непосредственной близости к соединительной муфте; помните, что кабель с жилой диаметром 0,3 и 0,5 мм не допускает растягивающих усилий, превышающих 2 кг;
• минимальный радиус изгиба нагревательного кабеля должен быть не менее 10 наружных диаметров кабеля; радиус изгиба монтажных концов нагревательной секции должен быть не менее 50 мм, в непосредственной близости от соединительной муфты радиус изгиба должен быть не менее 100 мм;
• нельзя допускать пересечение или соприкосновение ниток кабеля;
• нельзя допускать включение кабеля на другое, кроме указанного в документации, напряжение;
• нельзя включать нагревательную секцию под напряжение в свернутом виде;
• датчик температуры должен быть установлен на равном расстоянии от соседних ниток нагревательного кабеля и на расстоянии не менее 0,5 м от края зоны обогрева;
• провода от датчика температуры должны монтироваться с соблюдением допустимого радиуса изгиба, установленного в документации. Обычно допустимый радиус изгиба равен 10 наружным диаметрам кабеля. Минимальный радиус изгиба 35 мм.

Трубы  проходящие  по  поверхности.

В условиях суровой российской зимы, трубы, проходящие по поверхности земли, сильно  охлаждаются. Поэтому необходима  обязательная  теплоизоляция труб, проходящих по поверхности земли. Для теплоизоляции подходят различные виды теплоизолирующих  материалов: минеральная  вата, пенопласт и другие материалы. Поверх теплоизоляции должна  быть сделана гидроизоляция.

В зависимости от погонной мощности, необходимой для конкретной трубы существует несколько типов крепления нагревательного кабеля к трубе.

1. Погонная мощность кабеля соответствует погонным теплопотерям трубы.

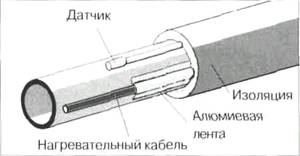

Нагревательный кабель вытягивается в линию по трубе и приклеивается к ней алюминиевой лентой по всей длине.

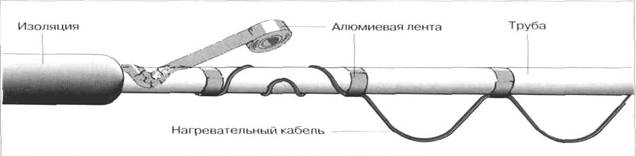

Расчитывается  необходимая  мощность нагрева,  приходящаяся на  погонный  метр  трубы,  и  исходя  из  этого  кабель  нужной длины  провешивается  петлями  на  трубе.  В начале  кабель прихватывается  к  трубе  кусочками  липкой  ленты,  а  затем  образовавшиеся  петли  наматываются  на  трубу  и  приклеиваются  алюминиевой  лентой  по  всей  длине  кабеля. (рис. 4)

Рис. 5

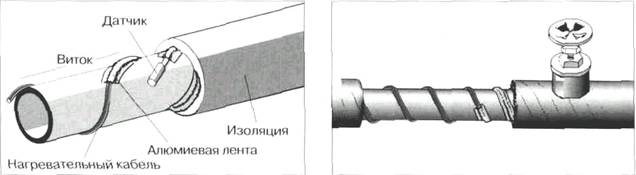

Кабель с необходимым шагом сразу наматывается на трубу и по всей длине кабеля приклеивается к  ней липкой алюминиевой  лентой. (рис. 5)

ВО ВСЕХ СЛУЧАЯХ ТРУБА С НАГРЕВАТЕЛЬНЫМ КАБЕЛЕМ ДОЛЖНА ИМЕТЬ МАРКИРОВКУ «ОПАСНО! 220 ВОЛЬТ, НАГРЕВАТЕЛЬНЫЙ КАБЕЛЬ»

Трубы проходящие в земле.

В случае прокладки труб с подогревом в земле совершенно необязательно заглублять их на 1,5 м и  более. Трубы  можно прокладывать на глубине 0,5 м. Способы монтажа те же, что и при прокладке труб на поверхности.

ВО ВСЕХ СЛУЧАЯХ ТРУБА С НАГРЕВАТЕЛЬНЫМ КАБЕЛЕМ ДОЛЖНА ИМЕТЬ МАРКИРОВКУ  «ОПАСНО! 220 ВОЛЬТ, НАГРЕВАТЕЛЬНЫЙ КАБЕЛЬ»

Крепление термодатчика

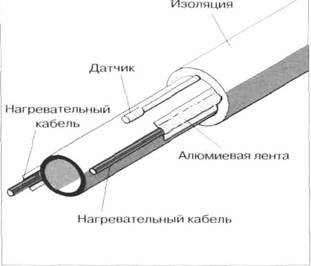

Кабель термодатчика крепится к трубе липкой алюминиевой  лентой, как и сам термодатчик. Термодатчик помещается между нитями кабеля на верхней части трубы.  (Рис.2-5)

Расчет теплопотерь

Таблица 2

(значения округлены)

Кабель может быть уложен петлей вдоль трубы или спирально вокруг нее с шагом, определяемым погонной мощностью используемого кабеля и требуемой мощностью подогрева.

Замечание:

Кабели серий TKXP и TXLP нельзя использовать на трубопроводах, требующих поддержания температуры выше 50°С.

Кроме того следует учитывать следующие ограничения:

Испытания систем можно разделить на две группы: приемо-сдаточные и периодические. Приемо-сдаточные испытания, как правило, начинаются с испытаний сопротивления изоляции нагревательных и распределительных кабелей. Проводится тестирование УЗО или дифференциальных автоматов. Составляются соответствующие протоколы с указанием конкретных значений. Проверяется функционирование управляющей аппаратуры, имитируются сигналы с датчиков, проверяется переход системы в режим включения и отключения нагрузки. Периодические испытания проводятся, как правило, в начале осени для проверки технического состояния системы и подготовки ее к работе. Прежде всего, проверяется сопротивление изоляции для выявления поврежденных участков, затем проверяется состояние аппаратуры, проводится ее пробное включение. После проверки настроек терморегулятора производится рабочее включение системы, и она остается работать в «ждущем режиме».

В любом случае расчет и проектирование системы должны производится специалистами.

В Украине применение нагревательных кабелей для отопления, обогрева регламентировано действующими нормативами Обзор Законодательной и Нормативной Базы по этой ссылке >>>

ДБН В.2.5-24:2012 Електрична кабельна система опалення

ДСТУ-Н Б В.2.5-78:2014 Настанова з улаштування антикригових електричних кабельних систем на покриттях будівель i споруд та в їх водостоках
